D.I.Y.
サイドナンバーを自作しよう
- 予算
- :
- 約1000円
- 材料
- :
- 2mm厚のアルミ板300mm×200mm(これだけw)
- 工具
- :
-
金鋸orグラインダー等
ドリル(なくても気合でなんとか成りますが)
スパナorラチェットorメガネ
電工ペンチ(ギボシを組む場合) - 備考
- :
-
ナンバー灯がなければいけないので、別途テールランプorナンバー灯は必要
現物あわせで作成したため寸法はだしてません

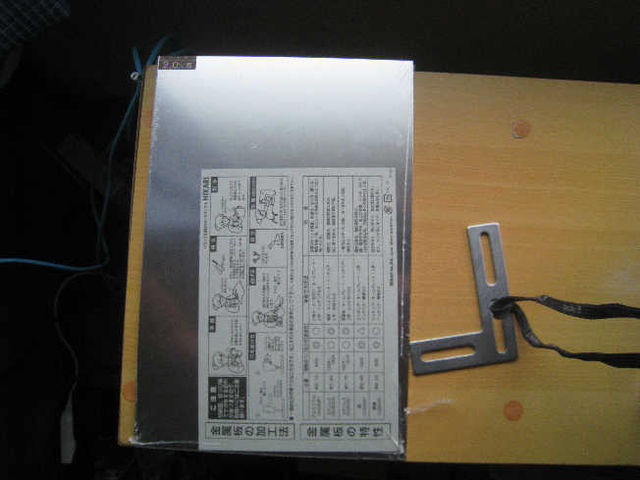

まずホームセンター等でアルミ板を買ってきましょう
作成するにあたり自分が出来る範囲内でやる。
つまり、溶接はなし。
で作成します。
アルミ板の切り出し方を考えます。
管理人の場合は後から改良したのですが、
最終的な切り方は以下のような感じになっています。
4等分にした上側のアルミ板は車体とナンバーを固定するためのステーになります。
この4枚のうち強度を強めるために2枚ずつ重ねて穴を開けて2箇所にステーとして使用します。
現物あわせで作成したため寸法は出ていません。(以下写真参照)
使用するテールランプ、ナンバー灯によって上記とは多少ことなりますのでご注意ください。
アルミを切り出します。
金鋸の人は気合で頑張ってください
因みに管理人は金鋸でやりました...orz

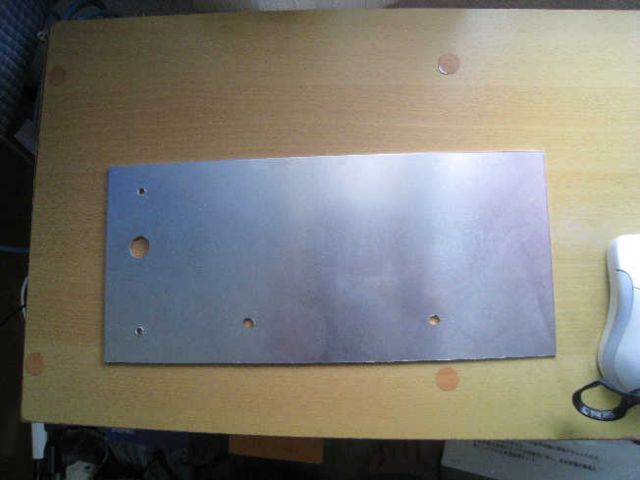

穴はこれを作成したときはドリルが手元になかったので、
キリのようなもので穴を開けて鑢でひたすら削ったらしいですよ(笑)こいつバカだなw(ボソッ
↑この後に改良したので、今現在の形とは違います

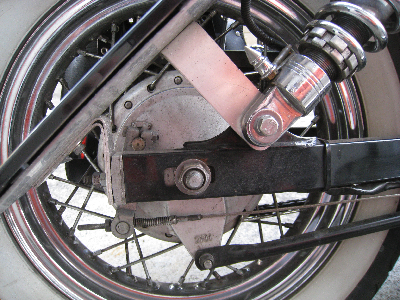

取り付けは、DS250の場合ツインサスなので、サスの下側のボルトのところと、
チェーン調整用のボルトの2点止めにしてあります。
一番大きく切り出したアルミ板にテールランプを取り付けます
サスを外し、ステーを入れ、その後にサスを取りつけ、ボルトを仮止めします。

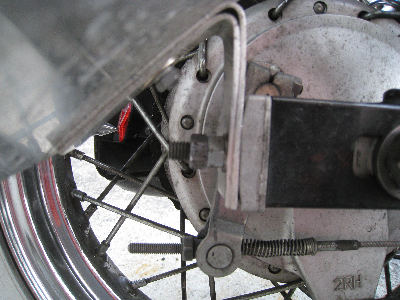

チェーン調整用のダブルナットを外し、ステーを入れダブルナットの一つを仮止めします
次に、今取り付けたステーとナンバーをナンバー固定用のボルトで固定します。

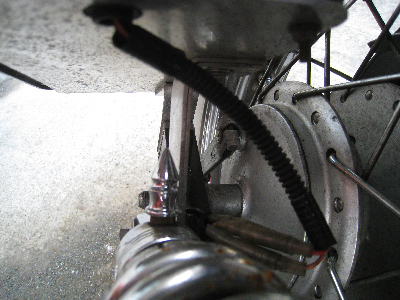

ステーの仮止めを本締めして、テールランプの配線を繋げて完成です。

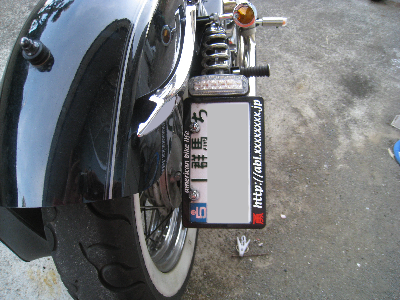

ムーンアイズのライセンスフレーム&ライセンスボルト
KIJIMAのLEDテールランプ
を装着した場合の完成イメージ
ライセンスプレートの穴位置を反対側に空けてあげれば左側につけることも可能です
つまり、完全に左右対称なテールランプを使用であれば裏返すだけで左右どちらにもつけられます。
